製品情報　－ FlexRayサポートツール ADaC Automove Solution －

ADaC Automotive Solution

ADaC Automotive Solution とは？

『ADaC Automotive Solution』は次世代車載ネットワーク【 FlexRay 】を強力にサポートするFlexRay用ツールで、FlexRayコントローラ用の動作パラメータを生成する『FlexRay ConfiguratorPro』と、FlexRayネットワークのモニタリングツールである『FlexRay AnalystPro』の２つの製品から構成されています。

特　長 FlexRay AnalystPro
  • 手のひらサイズのコンパクト仕様（USB2.0インターフェース対応）
  • 高速通信データを完全モニタリング
  • データの表示とロギング機能
  • 仮想ノード（送信機能）のサポート

»製品詳細はこちら

2010年夏に新製品『FlexRay AnalystPro Ⅱ』がリリース

FlexRay AnalystPro Ⅱは、従来製品よりも更に機能アップし、外部機器との連携を強化する新たな機能などを搭載しています。

»製品詳細はこちら

FlexRay ConfiguratorPro
  • クラスタ設定（49パラメータ）｜最大64ノードに対応したノード設定（40パラメータ）
  • スタティック/ダイナミックフレームの定義（最大2047フレーム）
  • インタラクティブなFlexRay仕様との整合性チェック

»製品詳細はこちら

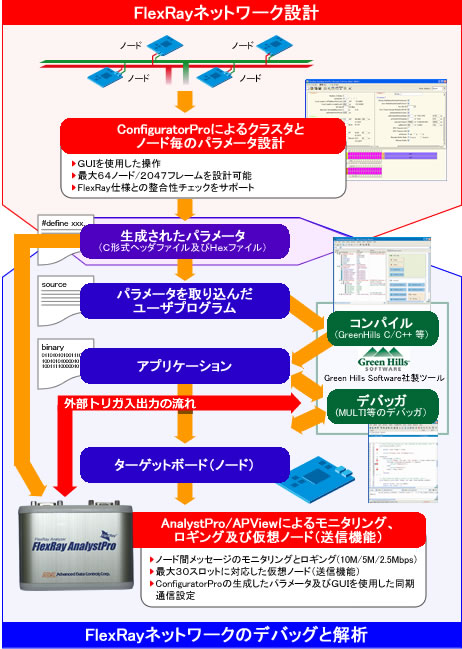

Green Hills Software社製品との連携

※画像クリックで拡大図を表示

『ADaC Automotive Solution』では、『FlexRay ConfiguratorPro』により生成したスケジュールパラメータを使用したFlexRay通信プログラムをGreen Hills Software社のコンパイラ/MULTIデバッガを使用してターゲットボード上で動作させ、その通信状態を『FlexRay AnalystPro』で表示・記録を行うことが可能です。これにより、さらなるパフォーマンスの向上につながります

動作環境

パソコン ホストコンピュータ PC/AT互換機
CPU Pentium 2.4GHz以上のプロセッサを推奨
物理メモリ 1Gバイト以上を推奨
ディスプレイ フルカラー、1024×768ピクセル以上の表示が可能な事
USB USB2.0対応 USBポート 1ポート（※1）
ハードディスク 10Mバイト以上の空き（※2）
その他 マウス、キーボード等
ソフトウェア OS Windows 2000/XP/Vista（※3）
その他 Adobe Acrobat Reader Ver5.0以上
（マニュアルの表示に使用します）
● FlexRay AnalystPro 使用時の動作環境
※1… USB1.1のUSBポートでも動作可能ですが、モニタリング時に十分なパフォーマンス を得られない可能性があります。
※2… ログファイルを保存する場合は、ハードディスクには十分な空きをもってご使用ください。　（ファイルサイズ例…1万フレーム、32バイトデータで約1470KB）
● FlexRay ConfiguratorPro 使用時の動作環境
※3… Windows Vistaはサポートされておりません。
カタログダウンロード
